PyTorch TensorBoard 支援#
創建於: 2021年11月30日 | 最後更新: 2024年5月29日 | 最後驗證: 2024年11月05日
請跟隨下面的影片或在 youtube 上觀看。
開始之前#
要執行本教程，您需要安裝 PyTorch、TorchVision、Matplotlib 和 TensorBoard。
使用 conda
conda install pytorch torchvision -c pytorch
conda install matplotlib tensorboard
使用 pip
pip install torch torchvision matplotlib tensorboard
安裝好依賴項後，請在您安裝它們的 Python 環境中重新啟動此 Notebook。
簡介#
在本 Notebook 中，我們將訓練一個 LeNet-5 的變體，以對抗 Fashion-MNIST 資料集。Fashion-MNIST 是一組描繪各種服裝的影像圖塊，有十個類別標籤指示所描繪的服裝型別。
# PyTorch model and training necessities
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
# Image datasets and image manipulation
import torchvision
import torchvision.transforms as transforms
# Image display
import matplotlib.pyplot as plt
import numpy as np
# PyTorch TensorBoard support
from torch.utils.tensorboard import SummaryWriter
# In case you are using an environment that has TensorFlow installed,
# such as Google Colab, uncomment the following code to avoid
# a bug with saving embeddings to your TensorBoard directory
# import tensorflow as tf
# import tensorboard as tb
# tf.io.gfile = tb.compat.tensorflow_stub.io.gfile
在 TensorBoard 中顯示影像#
讓我們從向 TensorBoard 新增資料集的示例影像開始
# Gather datasets and prepare them for consumption
transform = transforms.Compose(
[transforms.ToTensor(),
transforms.Normalize((0.5,), (0.5,))])
# Store separate training and validations splits in ./data
training_set = torchvision.datasets.FashionMNIST('./data',
download=True,
train=True,
transform=transform)
validation_set = torchvision.datasets.FashionMNIST('./data',
download=True,
train=False,
transform=transform)
training_loader = torch.utils.data.DataLoader(training_set,
batch_size=4,
shuffle=True,
num_workers=2)
validation_loader = torch.utils.data.DataLoader(validation_set,
batch_size=4,
shuffle=False,
num_workers=2)
# Class labels
classes = ('T-shirt/top', 'Trouser', 'Pullover', 'Dress', 'Coat',
'Sandal', 'Shirt', 'Sneaker', 'Bag', 'Ankle Boot')
# Helper function for inline image display
def matplotlib_imshow(img, one_channel=False):
if one_channel:
img = img.mean(dim=0)
img = img / 2 + 0.5 # unnormalize
npimg = img.numpy()
if one_channel:
plt.imshow(npimg, cmap="Greys")
else:
plt.imshow(np.transpose(npimg, (1, 2, 0)))
# Extract a batch of 4 images
dataiter = iter(training_loader)
images, labels = next(dataiter)
# Create a grid from the images and show them
img_grid = torchvision.utils.make_grid(images)
matplotlib_imshow(img_grid, one_channel=True)
0%| | 0.00/26.4M [00:00<?, ?B/s]
0%| | 65.5k/26.4M [00:00<01:12, 363kB/s]
1%| | 229k/26.4M [00:00<00:38, 681kB/s]
3%|▎ | 918k/26.4M [00:00<00:12, 2.10MB/s]
14%|█▍ | 3.67M/26.4M [00:00<00:03, 7.26MB/s]
36%|███▋ | 9.63M/26.4M [00:00<00:01, 16.5MB/s]
59%|█████▊ | 15.5M/26.4M [00:01<00:00, 21.9MB/s]
80%|████████ | 21.2M/26.4M [00:01<00:00, 25.0MB/s]
100%|██████████| 26.4M/26.4M [00:01<00:00, 19.3MB/s]
0%| | 0.00/29.5k [00:00<?, ?B/s]
100%|██████████| 29.5k/29.5k [00:00<00:00, 325kB/s]
0%| | 0.00/4.42M [00:00<?, ?B/s]
1%|▏ | 65.5k/4.42M [00:00<00:12, 361kB/s]
5%|▌ | 229k/4.42M [00:00<00:06, 681kB/s]
21%|██ | 918k/4.42M [00:00<00:01, 2.10MB/s]
83%|████████▎ | 3.67M/4.42M [00:00<00:00, 7.26MB/s]
100%|██████████| 4.42M/4.42M [00:00<00:00, 6.08MB/s]
0%| | 0.00/5.15k [00:00<?, ?B/s]
100%|██████████| 5.15k/5.15k [00:00<00:00, 50.3MB/s]

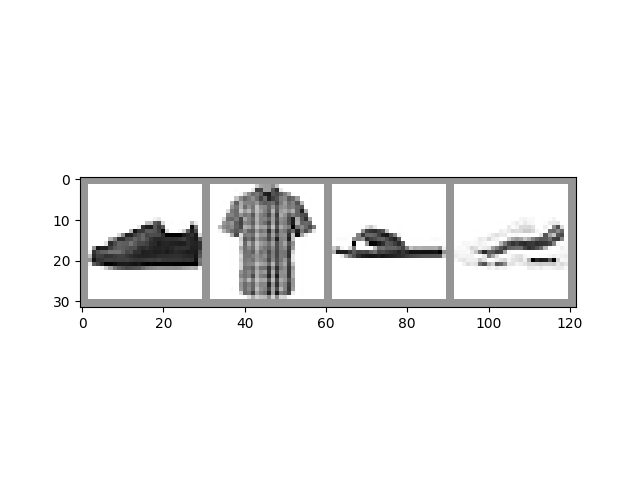

上面，我們使用 TorchVision 和 Matplotlib 建立了一個輸入資料的迷你批次的視覺網格。下面，我們使用 `SummaryWriter` 上的 `add_image()` 呼叫來記錄影像供 TensorBoard 使用，並且還呼叫 `flush()` 以確保它立即寫入磁碟。
# Default log_dir argument is "runs" - but it's good to be specific
# torch.utils.tensorboard.SummaryWriter is imported above
writer = SummaryWriter('runs/fashion_mnist_experiment_1')
# Write image data to TensorBoard log dir
writer.add_image('Four Fashion-MNIST Images', img_grid)
writer.flush()
# To view, start TensorBoard on the command line with:
# tensorboard --logdir=runs
# ...and open a browser tab to https://:6006/
如果您在命令列中啟動 TensorBoard 並在新的瀏覽器標籤頁中開啟它（通常在 localhost:6006），您應該會在 IMAGES 選項卡下看到影像網格。
繪製標量以視覺化訓練#
TensorBoard 對於跟蹤訓練的進度和有效性很有用。下面，我們將執行一個訓練迴圈，跟蹤一些指標，並將資料儲存供 TensorBoard 使用。
讓我們定義一個模型來分類我們的影像圖塊，以及一個用於訓練的最佳化器和損失函式
class Net(nn.Module):
def __init__(self):
super(Net, self).__init__()
self.conv1 = nn.Conv2d(1, 6, 5)
self.pool = nn.MaxPool2d(2, 2)
self.conv2 = nn.Conv2d(6, 16, 5)
self.fc1 = nn.Linear(16 * 4 * 4, 120)
self.fc2 = nn.Linear(120, 84)
self.fc3 = nn.Linear(84, 10)
def forward(self, x):
x = self.pool(F.relu(self.conv1(x)))
x = self.pool(F.relu(self.conv2(x)))
x = x.view(-1, 16 * 4 * 4)
x = F.relu(self.fc1(x))
x = F.relu(self.fc2(x))
x = self.fc3(x)
return x
net = Net()
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(net.parameters(), lr=0.001, momentum=0.9)
現在讓我們訓練一個 epoch，並每 1000 個批次評估訓練集與驗證集的損失
print(len(validation_loader))
for epoch in range(1): # loop over the dataset multiple times
running_loss = 0.0
for i, data in enumerate(training_loader, 0):
# basic training loop
inputs, labels = data
optimizer.zero_grad()
outputs = net(inputs)
loss = criterion(outputs, labels)
loss.backward()
optimizer.step()
running_loss += loss.item()
if i % 1000 == 999: # Every 1000 mini-batches...
print('Batch {}'.format(i + 1))
# Check against the validation set
running_vloss = 0.0
# In evaluation mode some model specific operations can be omitted eg. dropout layer
net.train(False) # Switching to evaluation mode, eg. turning off regularisation
for j, vdata in enumerate(validation_loader, 0):
vinputs, vlabels = vdata
voutputs = net(vinputs)
vloss = criterion(voutputs, vlabels)
running_vloss += vloss.item()
net.train(True) # Switching back to training mode, eg. turning on regularisation
avg_loss = running_loss / 1000
avg_vloss = running_vloss / len(validation_loader)
# Log the running loss averaged per batch
writer.add_scalars('Training vs. Validation Loss',
{ 'Training' : avg_loss, 'Validation' : avg_vloss },
epoch * len(training_loader) + i)
running_loss = 0.0
print('Finished Training')
writer.flush()
2500
Batch 1000
Batch 2000
Batch 3000
Batch 4000
Batch 5000
Batch 6000
Batch 7000
Batch 8000
Batch 9000
Batch 10000
Batch 11000
Batch 12000
Batch 13000
Batch 14000
Batch 15000
Finished Training
切換到您已開啟的 TensorBoard，並檢視 SCALARS 選項卡。
視覺化您的模型#
TensorBoard 也可用於檢查模型內的資料流。為此，請呼叫 `add_graph()` 方法，並傳入模型和示例輸入
# Again, grab a single mini-batch of images
dataiter = iter(training_loader)
images, labels = next(dataiter)
# add_graph() will trace the sample input through your model,
# and render it as a graph.
writer.add_graph(net, images)
writer.flush()
當您切換到 TensorBoard 時，您應該會看到一個 GRAPHS 選項卡。雙擊“NET”節點以檢視模型內的層和資料流。
使用嵌入視覺化您的資料集#
我們使用的 28x28 影像圖塊可以建模為 784 維向量（28 * 28 = 784）。將此投影到較低維度的表示形式可能具有啟發性。`add_embedding()` 方法會將一組資料投影到方差最大的三個維度，並將其顯示為互動式 3D 圖表。`add_embedding()` 方法透過投影到方差最大的三個維度來自動完成此操作。
下面，我們將選取一部分資料，並生成這樣的嵌入
# Select a random subset of data and corresponding labels
def select_n_random(data, labels, n=100):
assert len(data) == len(labels)
perm = torch.randperm(len(data))
return data[perm][:n], labels[perm][:n]
# Extract a random subset of data
images, labels = select_n_random(training_set.data, training_set.targets)
# get the class labels for each image
class_labels = [classes[label] for label in labels]
# log embeddings
features = images.view(-1, 28 * 28)
writer.add_embedding(features,
metadata=class_labels,
label_img=images.unsqueeze(1))
writer.flush()
writer.close()
現在，如果您切換到 TensorBoard 並選擇 PROJECTOR 選項卡，您應該會看到投影的 3D 表示。您可以旋轉和縮放模型。從大尺度和小尺度進行檢查，看看是否能發現投影資料中的模式以及標籤的聚類。
為了獲得更好的可見性，建議
在左側的“按顏色分類”下拉選單中選擇“標籤”。
切換頂部的夜間模式圖示，將淺色影像放在深色背景上。
其他資源#
有關更多資訊，請參閱
PyTorch 關於 torch.utils.tensorboard.SummaryWriter 的文件
PyTorch.org 教程中的 Tensorboard 教程內容
有關 TensorBoard 的更多資訊，請參閱 TensorBoard 文件
指令碼總執行時間： (1 分鐘 52.096 秒)
